Co je to monitor:
Monitor je základní výstupní elektronické zařízení sloužící k zobrazování textových a grafických informací. Je-li připojen k počítači, je propojen s grafickou kartou, avšak může být připojen i k dalším zařízením nebo do nich přímo integrován (PDA), monitor je přímo připojen k videokartě zasílající patřičné informace, které budou na monitoru (jeho obrazovce) zobrazeny. Monitor může být také součástí samostatného počítačového terminálu.

Při práci barevné CRT obrazovky jsou ze tří katod emitovány elektronové svazky, které jsou pomocí jednotlivých mřížek až na stínítko obrazovky. Na zadní stěně stínítka obrazovky jsou naneseny vrstvy tzv. luminoforů (luminofor = látka přeměňující kinetickou energii na energii světelnou). Red (červená), Green (zelená), Blue (modrá) pro aditivní model skládání barev. Vlastní elektronové svazky jsou bezbarvé, ale po dopadu na příslušné luminofory dojde k rozsvícení bodu odpovídající barvy. Těsně před stínítkem obrazovky se nachází maska obrazovky. Je to v podstatě mříž, která má za úkol propustit jen úzký svazek elektronů. Maska obrazovky musí být vyrobena z materiálu, který co nejméně podléhá tepelné roztažnosti a působení magnetického pole. Oba dva tyto jevy by totiž způsobily, že elektronové svazky nedopadnou přesně na svůj luminofor, což by se projevilo nečistotou barev. Elektronové svazky jsou vychylovány pomocí vychylovacích cívek tak, aby postupně opisovaly zleva doprava a shora dolů jednotlivé řádky obrazovky.

Na rozdíl od televizoru není obvykle vybaven vysokofrekvenčním vstupním obvodem (tunerem), takže k němu nelze připojit anténu. Signál je do monitoru přenášen buď analogově nebo digitálně. Monitory můžeme podle používaných technologií rozdělit na několik skupin:

- Obrazovka (CRT, klasická vakuová obrazovka)
- LCD (tekuté krystaly)
- plazmová obrazovka
- a další, méně obvyklé typy (OLED, SED, atd.)

LCD display
Displej z tekutých krystalů (anglicky liquid crystal display, zkratkou LCD) je tenké a ploché zobrazovací zařízení skládající se z omezeného (velikostí monitoru) počtu barevných nebo monochromatických pixelů seřazených před zdrojem světla nebo reflektorem. Vyžaduje poměrně malé množství elektrické energie; je proto vhodné pro použití v přístrojích běžících na baterie. LCD monitory nemají žádný negativní vliv na zrak člověka. Každý pixel LCD se skládá z molekul tekutých krystalů uložených mezi dvěma průhlednými elektrodami a mezi dvěma polarizačními filtry, přičemž osy polarizace jsou na sebe kolmé. Bez krystalů mezi filtry by bylo světlo procházející jedním filtrem blokováno filtrem druhým. Molekuly tekutých krystalů jsou bez vnějšího elektrického pole ovlivněny mikroskopickými drážkami na elektrodách. Drážky na elektrodách jsou vzájemně kolmé, takže molekuly jsou srovnány do spirálové struktury a stáčí polarizaci procházejícího světla o 90 stupňů, což mu umožňuje projít i druhým filtrem. Polovina světla je absorbována prvním polarizačním filtrem, kromě toho je ale celá sestava průhledná.

V okamžiku vzniku pole jsou molekuly tekutých krystalů taženy rovnoběžně s elektrickým polem, což snižuje rotaci vstupujícího světla. Pokud nejsou tekuté krystaly vůbec stočené, procházející světlo bude polarizováno kolmo k druhému filtru, a tudíž bude úplně blokováno a pixel se bude jevit jako nerozsvícený. Pomocí ovlivnění stočení krystalů v pixelu lze kontrolovat množství procházejícího světla, a tudíž i celkovou svítivost pixelu.

Je obvyklé srovnat polarizační filtry tak, že bez přívodu elektrické energie jsou pixely průhledné a až při průchodu elektrického proudu se stanou neprůhlednými. Někdy je ovšem pro dosažení speciálních efektů uspořádání opačné.

Elektrické pole potřebné pro rychlé srovnání molekul tekutých krystalů je ale také dostatečné pro jejich úplné „vystrčení“ z pozice, což poškozuje displej. Tento problém je vyřešen použitím střídavého proudu.

Pro finanční úsporu v elektronice jsou LCD často multiplexovány. V multiplexovaném displeji jsou elektrody na jedné straně displeje seskupeny (typicky po sloupcích) a každá skupina má svůj zdroj napětí. Na druhé straně jsou elektrody také seskupeny (typicky po řádcích), přičemž každá tato skupina má svůj spotřebič napětí. Skupiny jsou navrženy tak, aby každý pixel měl unikátní kombinaci zdroje a spotřebiče. Elektronika pak řídí zapínání zdrojů a spotřebičů.

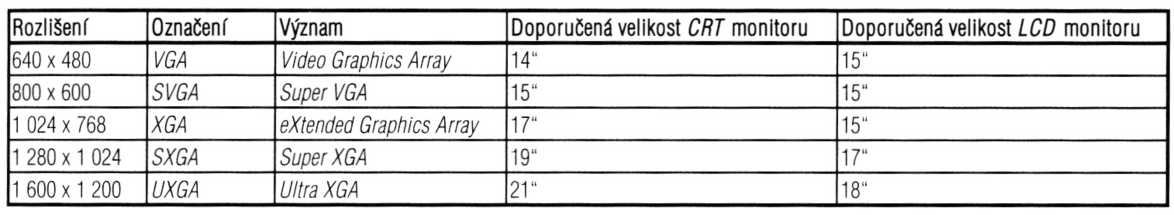

Srovnání technologií CRT, LCD, Plazma

CRT – Cathode Ray Tube
Všechny tyto monitory i jejich nástupci s úhlopříčkou až 24“ a rozlišením 2048 × 1536 bodů, byly vybaveny obrazovkami typu CRT (Cathode Ray Tube), které se vyznačují vyšší spotřebou, velkými rozměry i hmotností a neustálým blikáním dle nastavené obnovovací frekvence. Ta se pohybovala od šedesáti do 120 Hz, přičemž nejčastěji se používaly frekvence kolem 75–85 Hz. Typickým průvodním znakem dlouhého sezení před CRT monitorem byla únava a až pálení očí. Nebylo také jednoduché vyrobit CRT obrazovku bez geometrických vad a s perfektní konvergencí barev. Výhodou byl ale vysoký kontrastní poměr, kterého dnešní LCD panely dosahují jen stěží, rychlá odezva, věrné zobrazení barev a vynikající pozorovací úhly.

Obraz na monitoru vzniká pomocí vysílání tří elektronových paprsků ze tří elektronových děl, které jsou usměrňovány pomocí elektromagnetického pole vychylovacích cívek. Paprsky pak dopadají na stínítko (což je vlastně součást vzduchoprázdné obrazovky) potažené fosforem. Elektrony díky usměrnění dopadají přesně na určené místo, které se na určitou chvíli rozzáří. Ve své době se uplatňovaly tři typy stínítek (masek) – delta, štěrbinová a trinitron, přičemž nejkvalitnější obraz poskytovaly monitory typu trinitron. Daní za obraz (Sony Trinitron/Mitsubishi Diamondtron/ LG Flatron) takřka bez zakřivení byly dva nenápadné vodorovné korekční proužky zhruba ve třetinách obrazovky.

Displeje z tekutých krystalů (LCD)
Základy této technologie sahají až na konec 19. století, kdy došlo k objevu principu tekutých krystalů. První experimentální obrazovka ale vznikla až v roce 1968. Zpočátku se tyto displeje používaly hlavně v malých zařízeních, jako jsou kalkulačky, ale s razantním nástupem notebooků se začala jejich pozice vylepšovat. Další, ještě razantnější vzestup LCD přišel s rozmachem různých druhů spotřební elektroniky. LCD obrazovky se tak dnes kromě monitorů používají u LCD televizí, mobilních telefonů a bezpočtu dalších zařízení.

U klasických LCD panelů je na zadní stěně monitoru zdroj světla, nejčastěji studené katody CCFL, jež jsou dnes nahrazovány pásy LED diod. Odsud světlo putuje do speciální rozptylovací vrstvy, která se pokusí světlo co nejrovnoměrněji rozvést po celé ploše monitoru. Dále světlo prochází přes první polarizační filtr do vrstvy s tekutými krystaly, které jsou řízeny elektronikou monitoru dle vstupního signálu. Zde se určuje intenzita jasu jednotlivých pixelů. Nyní stále ještě bílé světlo zamíří do vrstvy s barevným RGB filtrem, odkud se dále již v barvě přenáší na druhý polarizační filtr. Jako ochranná vrstva slouží tenké sklo, na němž jsou dále ještě nasazeny tři vrstvy, jež se snaží o co nejlepší rozptýlení světla a další vylepšení promítaného obrazu.

Plazma
Plazmový displej se skládá ze dvou velkých skleněných desek, mezi nimiž najdete maličké komůrky s elektrodou, které jsou naplněny silně ionizovanou směsí vzácných plynů neonu a xenonu (plazmou). Když televizi zapnete, elektroda přivede do plynu proud a v plazmě se uvolní volné elektrony. Kladné ionty a záporné elektrony se začnou srážet, což způsobí, že se ionty dostanou do excitovaného stavu a uvolní foton. Na čelní straně každé komůrky je nanesena vrstva speciálních chemikálií – luminoforů, které po uvolnění fotonů začnou zářit červenou, zelenou nebo modrou barvou. Kombinací těchto tří barev vzniká obrazový bod. Překrytím červené, zelené a modré lze vytvořit jakoukoliv barvu viditelného spektra včetně realistické černé.


Druhy konektorů pro připojení k PC

1. jaké znáš druhy monitorů dle technologie zobrazení?
2. na jakém hlavním principu zobrazení fungují LCD monitory?
3. která z technologií CRT, LCD, Plazma je energeticky nejúspornější?

Jaký text je napsán v binárním kodu:

1100010 1100001 1110010 1100101 1110110 1101110 1111001 100000 1110011 1110110 1100101 1110100 100000 1111010 1100001 100000 1110011 1101011 1101100 1100101 1101101 100000 1110110 100000 1101011 1110010 1100001 1100010 1101001 1100011 1100011 1100101
