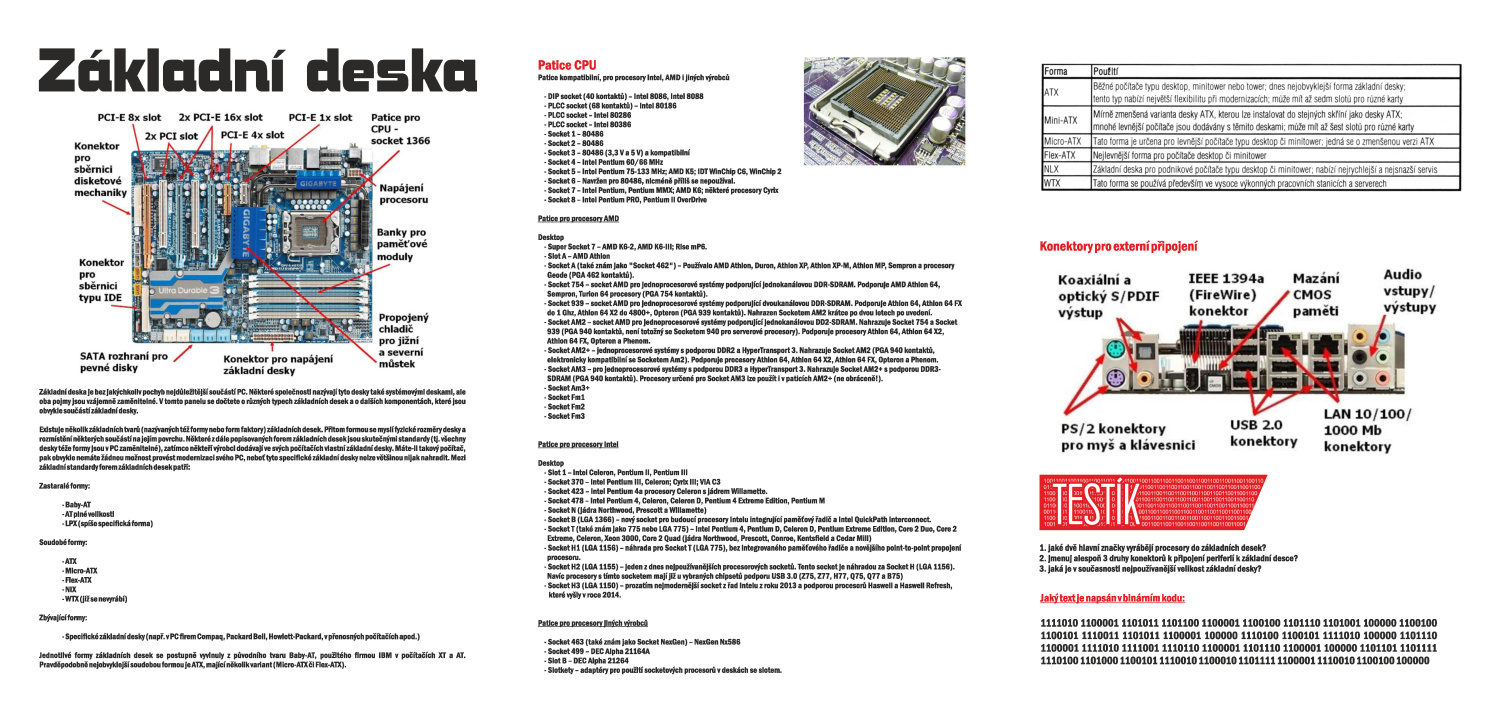

Co je to základní deska:
Základní deska je bez jakýchkoliv pochyb nejdůležitější součástí PC. Některé společnosti nazývají tyto desky také systémovými deskami, ale oba pojmy jsou vzájemně zaměnitelné. V tomto panelu se dočtete o různých typech základních desek a o dalších komponentách, které jsou obvykle součástí základní desky.

Existuje několik základních tvarů (nazývaných též formy nebo form faktory) základních desek. Přitom formou se myslí fyzické rozměry desky a rozmístění některých součástí na jejím povrchu. Některé z dále popisovaných forem základních desek jsou skutečnými standardy (tj. všechny desky téže formy jsou v PC zaměnitelné), zatímco někteří výrobci dodávají ve svých počítačích vlastní základní desky. Máte-li takový počítač, pak obvykle nemáte žádnou možnost provést modernizaci svého PC, neboť tyto specifické základní desky nelze většinou nijak nahradit. Mezi základní standardy forem základních desek patří:

Zastaralé formy:

- Baby-AT
- AT plné velikosti
- LPX (spíše specifická forma)

Soudobé formy:

- ATX
- Micro-ATX
- Flex-ATX
- NIX
- WTX (již se nevyrábí)

Zbývající formy:

- Specifické základní desky (např. v PC firem Compaq, Packard Bell, Hewlett-Packard, v přenosných počítačích apod.)

Jednotlivé formy základních desek se postupně vyvinuly z původního tvaru Baby-AT, použitého firmou IBM v počítačích XT a AT. Pravděpodobně nejobvyklejší soudobou formou je ATX, mající několik variant (Micro-ATX či Flex-ATX).

Patice CPU
Patice kompatibilní, pro procesory Intel, AMD i jiných výrobců

    - DIP socket (40 kontaktů) – Intel 8086, Intel 8088
    - PLCC socket (68 kontaktů) – Intel 80186
    - PLCC socket – Intel 80286
    - PLCC socket – Intel 80386
    - Socket 1 – 80486
    - Socket 2 – 80486
    - Socket 3 – 80486 (3,3 V a 5 V) a kompatibilní
    - Socket 4 – Intel Pentium 60/66 MHz
    - Socket 5 – Intel Pentium 75-133 MHz; AMD K5; IDT WinChip C6, WinChip 2
    - Socket 6 – Navržen pro 80486, nicméně příliš se nepoužíval.
    - Socket 7 – Intel Pentium, Pentium MMX; AMD K6; některé procesory Cyrix
    - Socket 8 – Intel Pentium PRO, Pentium II OverDrive

Patice pro procesory AMD

Desktop
    - Super Socket 7 – AMD K6-2, AMD K6-III; Rise mP6.
    - Slot A – AMD Athlon
    - Socket A (také znám jako "Socket 462") – Používalo AMD Athlon, Duron, Athlon XP, Athlon XP-M, Athlon MP, Sempron a procesory
      Geode (PGA 462 kontaktů).
    - Socket 754 – socket AMD pro jednoprocesorové systémy podporující jednokanálovou DDR-SDRAM. Podporuje AMD Athlon 64,
      Sempron, Turion 64 procesory (PGA 754 kontaktů).
    - Socket 939 – socket AMD pro jednoprocesorové systémy podporující dvoukanálovou DDR-SDRAM. Podporuje Athlon 64, Athlon 64 FX
      do 1 Ghz, Athlon 64 X2 do 4800+, Opteron (PGA 939 kontaktů). Nahrazen Socketem AM2 krátce po dvou letech po uvedení.
    - Socket AM2 – socket AMD pro jednoprocesorové systémy podporující jednokanálovou DD2-SDRAM. Nahrazuje Socket 754 a Socket
      939 (PGA 940 kontaktů, není totožný se Socketem 940 pro serverové procesory). Podporuje procesory Athlon 64, Athlon 64 X2,
      Athlon 64 FX, Opteron a Phenom.
    - Socket AM2+ – jednoprocesorové systémy s podporou DDR2 a HyperTransport 3. Nahrazuje Socket AM2 (PGA 940 kontaktů,
      elektronicky kompatibilní se Socketem Am2). Podporuje procesory Athlon 64, Athlon 64 X2, Athlon 64 FX, Opteron a Phenom.
    - Socket AM3 – pro jednoprocesorové systémy s podporou DDR3 a HyperTransport 3. Nahrazuje Socket AM2+ s podporou DDR3-
      SDRAM (PGA 940 kontaktů). Procesory určené pro Socket AM3 lze použít i v paticích AM2+ (ne obráceně!).
    - Socket Am3+
    - Socket Fm1
    - Socket Fm2
    - Socket Fm3


Patice pro procesory Intel

Desktop
    - Slot 1 – Intel Celeron, Pentium II, Pentium III
    - Socket 370 – Intel Pentium III, Celeron; Cyrix III; VIA C3
    - Socket 423 – Intel Pentium 4a procesory Celeron s jádrem Willamette.
    - Socket 478 – Intel Pentium 4, Celeron, Celeron D, Pentium 4 Extreme Edition, Pentium M
    - Socket N (jádra Northwood, Prescott a Willamette)
    - Socket B (LGA 1366) – nový socket pro budoucí procesory Intelu integrující paměťový řadič a Intel QuickPath Interconnect.
    - Socket T (také znám jako 775 nebo LGA 775) – Intel Pentium 4, Pentium D, Celeron D, Pentium Extreme Edition, Core 2 Duo, Core 2
      Extreme, Celeron, Xeon 3000, Core 2 Quad (jádra Northwood, Prescott, Conroe, Kentsfield a Cedar Mill)
    - Socket H1 (LGA 1156) – náhrada pro Socket T (LGA 775), bez integrovaného paměťového řadiče a novějšího point-to-point propojení
      procesoru.
    - Socket H2 (LGA 1155) – jeden z dnes nejpoužívanějších procesorových socketů. Tento socket je náhradou za Socket H (LGA 1156).
      Navíc procesory s tímto socketem mají již u vybraných chipsetů podporu USB 3.0 (Z75, Z77, H77, Q75, Q77 a B75)
    - Socket H3 (LGA 1150) – prozatím nejmodernější socket z řad Intelu z roku 2013 a podporou procesorů Haswell a Haswell Refresh,
       které vyšly v roce 2014.


Patice pro procesory jiných výrobců

    - Socket 463 (také znám jako Socket NexGen) – NexGen Nx586
    - Socket 499 – DEC Alpha 21164A
    - Slot B – DEC Alpha 21264
    - Slotkety – adaptéry pro použití socketových procesorů v deskách se slotem.

Konektory pro externí připojení

1. jaké dvě hlavní značky vyrábějí procesory do základních desek?
2. jmenuj alespoň 3 druhy konektorů k připojení periferií k základní desce?
3. jaká je v současnosti nejpoužívanější velikost základní desky?

Jaký text je napsán v binárním kodu:

1111010 1100001 1101011 1101100 1100001 1100100 1101110 1101001 100000 1100100 1100101 1110011 1101011 1100001 100000 1110100 1100101 1111010 100000 1101110 1100001 1111010 1111001 1110110 1100001 1101110 1100001 100000 1101101 1101111 1110100 1101000 1100101 1110010 1100010 1101111 1100001 1110010 1100100 100000
